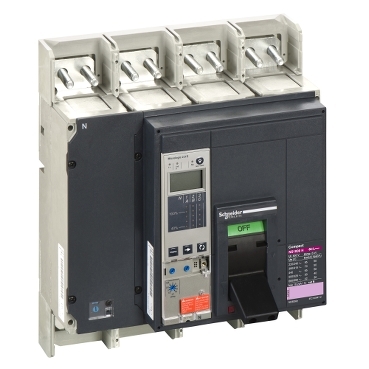

34411 NS 1000 H 4P FIKSNI SA MICROLOGIC 2.0

Proveriti

Šifra:

EAN:

Serija:

RoHS EU:

REACH SVHC:

WEEE Logo:

Halogen:

California 65:

REACH RS:

RoHS datum RS:

RoHS RS:

Opis RS:

Dužina:

Širina:

Visina:

Zapremina (cm³):

Težina:

• Sertifikacija proizvoda: ASEFA
• Sertifikacija proizvoda: ASTA
• Mrežna frekvencija: 50/60 Hz
• [in] nazivna struja: 1000 A pri 50 °C
• Sastav pomoćnog kontakta: 1 NO/NC
• [ue] nazivni napon: 690 V AC 50/60 Hz
• Standardi: EN/IEC 60947-2
• Funkcija zaštitne jedinice: Li
• Nosači za montažu: zadnja ploča
• Tip mreže: AC
• Podešavanje praga trenutne zaštite od kratkog spoja: 1.5...10 x Ir
• Tip merenja: multimetar
• Tip proizvoda ili komponente: prekidač
• Ime proizvoda: Compact NS
• Tip podešavanja kašnjenja prorade zaštite: podesivo 9 podešavanja
• Podešavanje praga trenutne zaštite od kratkog spoja tip ii: podesivo
• Masa proizvoda: 18 kg
• [tr] podešavanje kašnjenja prorade zaštite: 12.5-600 sekundi pri 1.5 x Ir
• [tr] podešavanje kašnjenja prorade zaštite: 0.5-24 sekundi pri 6 x Ir
• [tr] podešavanje kašnjenja prorade zaštite: 0.7-16.6 sekundi pri 7.2 x Ir
• Kategorija upotrebe: kategorija B
• [ui] nazivni napon izolacije: 800 V AC 50/60 Hz u skladu sa IEC 60947-2
• Lokalna signalizacija: zaindikacija greške: 4 LED lampice (crvena)
• Lokalna signalizacija: zapreopterećenje: 1 LED (žuta)
• Broj polova: 4P
• Nadmorska visina za rad uređaja: EcoStruxure EV Charging Expert bez promene karakteristika
• Nadmorska visina za rad uređaja: 2000 m...5000 m sa promenom karakteristika
• Pozicija nultog provodnika: levo
• Å irina: 280 mm
• Dubina: 147 mm
• Tehnologija zaštitne jedinice: elektronska
• Ik stepen zaštite: IK07 conforming to EN 50102
• [ics] servisna prekidna moć: 50 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
• [ics] servisna prekidna moć: 30 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
• [ics] servisna prekidna moć: 40 kA pri 500/525 V AC 50/60 Hz u skladu sa IEC 60947-2
• [ics] servisna prekidna moć: 50 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
• [ics] servisna prekidna moć: 50 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
• Ime zaštitne jedinice: Micrologic 2.0 E
• Visina: 327 mm
• Temperatura okoline za rad uređaja: -25-70 °C
• Grupa proizvoda: ComPact NS630b ... 1600
• Termička memorija: 20 min
• Diferencijalna zaštita: bez
• Donji priključak: prednji
• Opis zaštićenih polova: 4d
• Tip zaštite: L : for zaštita od preopterećenja (dugotrajno)
• Tip zaštite: I : for trenutna zaštita od kratkog spoja
• Zona selektivne blokade zsi: bez
• Grupa proizvoda: Compact
• Ip stepen zaštite: IP40 u skladu sa IEC 60529
• Tip upravljanja: zakretna ručica
• Tip upravljanja: ručica
• Električna trajnost: 2000 ciklusa pri 690 V In
• Električna trajnost: 4000 ciklusa pri 690 V In/2
• Električna trajnost: 5000 ciklusa pri 440 V In
• Električna trajnost: 6000 ciklusa pri 440 V In/2
• Zaštita nultog provodnika: bez zaštite (3d)
• Zaštita nultog provodnika: 0.5 x Ir (3d + N/2)
• Zaštita nultog provodnika: 1 x Ir (4d)
• Podešavanje gornjeg praga prorade zaštite od preopterećenja: 0.4...1 x In
• PodeÅ: podesivo 9 podešavanja
