ATV310H075N4E ATV310H075N4E ATV310 0.75KW 3 PHASE 380V

Dokumentacija

PDF

360

Šifra proizvoda: ATV310H075N4E

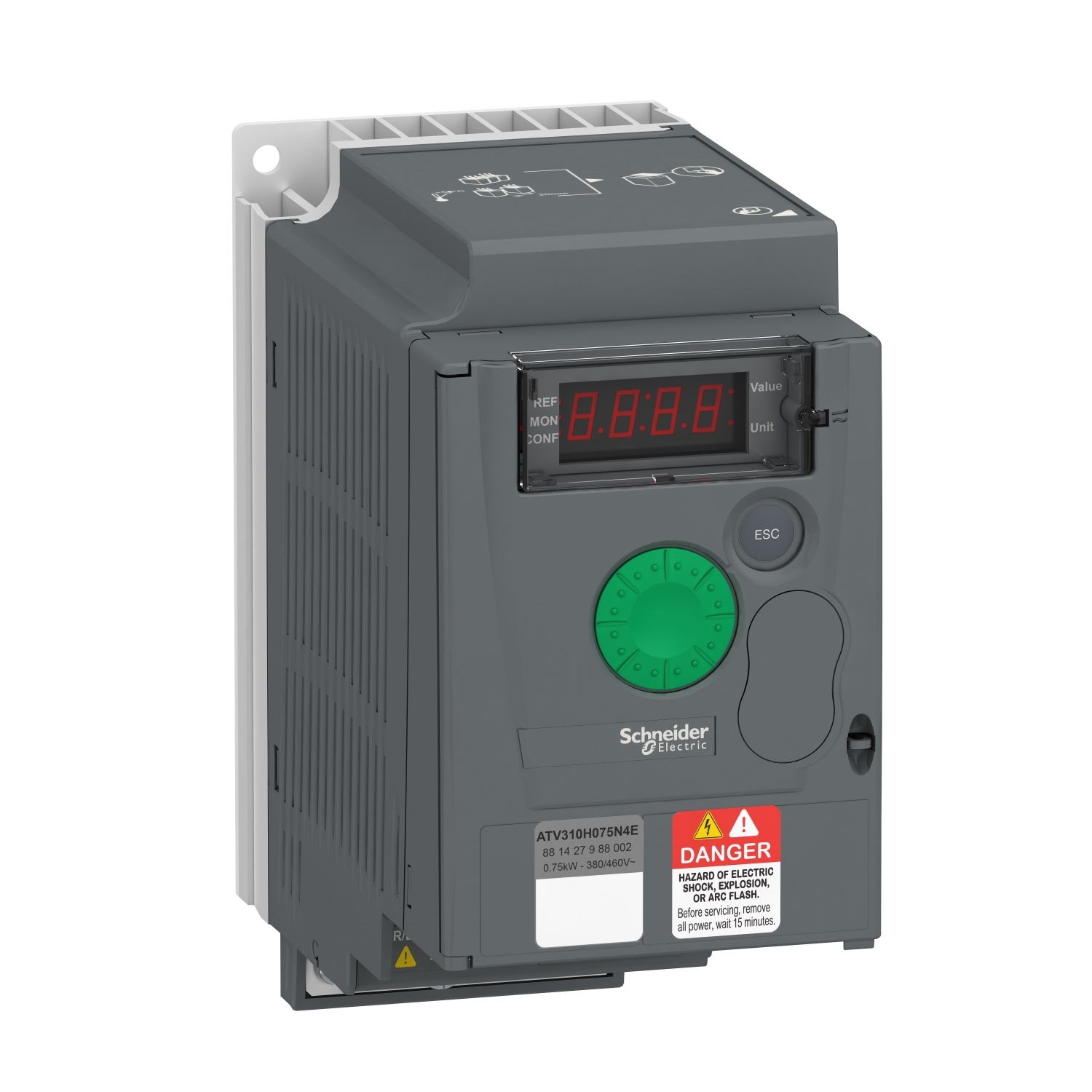

Naziv: ATV310H075N4E ATV310 0.75KW 3 PHASE 380V

Proizvođač: Schneider Electric

Nadređena kategorija > ATV310, Easy Modicon PLC (TM200), Easy HMI, ATV610

Na lageru: 2

Šifra: ATV310H075N4E

EAN: 3606480706318

Serija: Altivar Easy 310

RoHS EU: Da

REACH SVHC:

URL REACH: https://checkaproduct.se.com/DistantRequestDispatcher.aspx?action=exportPdfReach&pid=557

URL RoHS: https://checkaproduct.se.com/DistantRequestDispatcher.aspx?action=export&pid=557332367&lang=

URL RoHS China: https://checkaproduct.se.com/DistantRequestDispatcher.aspx?action=exportPdfRoHSChina&pid=

Slika PNG: https://download.schneider-electric.com/files?p_Doc_Ref=PF142120&p_File_Type=rendition_200_png

Slika JPG: https://download.schneider-electric.com/files?p_Doc_Ref=PF142120&p_File_Type=rendition_369_jpg

PEP: https://download.schneider-electric.com/files?p_Doc_Ref=ENVPEP2007007EN

WEEE Logo:

Halogen:

California 65: WARNING: This product can expose you to chemicals inc

REACH RS: Referenca sadrži vrlo zabrinjavajuće supstance iznad

RoHS datum RS: 2516

RoHS RS: Usaglašeno sa izuzecima

Opis RS: Frekventni regulator ATV310, 0.75 kW, 1 hp, 380...460

Dužina: 19.000 cm

Širina: 18.500 cm

Visina: 13.000 cm

Zapremina (cm³): 4569.500 cm3

Težina: 1.046 kg

Osnovne informacije > Tip proizvoda ili komponente: frekventni regulator

Osnovne informacije > Broj faza mreže: trofazno

Osnovne informacije > Snaga motora hp: 1 hp za zahtevne aplikacije

Osnovne informacije > Grupa proizvoda: Easy Altivar 310

Osnovne informacije > Snaga motora kw: 0.75 kW za zahtevne aplikacije

Osnovne informacije > Kratko ime uređaja: ATV310

Osnovne informacije > Specifične primene proizvoda: jednostavna mašina

Osnovne informacije > [us] nazivni napon napajanja: 380...460 V - 15...10 %

Osnovne informacije > Način spajanja: sa hladnjakom

Dopunske informacije > Namena proizvoda: asinhroni motori

Dopunske informacije > snaga disipacije u W: 34.1 W, at In (zahtevne aplikacije)

Dopunske informacije > maksimalna struja preklapanja: 2 A pri 250 V AC na induktivno opterećenje cos phi = 0.4 L/R = 7 ms za digitalni izlaz

Dopunske informacije > maksimalna struja preklapanja: 2 A pri 30 V DC na induktivno opterećenje cos phi = 0.4 L/R = 7 ms za digitalni izlaz

Dopunske informacije > maksimalna struja preklapanja: 3 A pri 250 V AC na rezistivno opterećenje cos phi = 1 L/R = 0 ms za digitalni izlaz

Dopunske informacije > maksimalna struja preklapanja: 4 A pri 30 V DC na rezistivno opterećenje cos phi = 1 L/R = 0 ms za digitalni izlaz

Dopunske informacije > Kompenzacija klizanja motora: podesiva

Dopunske informacije > Paket podataka za prenos: RTU za Modbus

Dopunske informacije > Brzina prenosa: 4800 bit/s

Dopunske informacije > Brzina prenosa: 9600 bit/s

Dopunske informacije > Brzina prenosa: 19200 bit/s

Dopunske informacije > Brzina prenosa: 38400 bit/s

Dopunske informacije > Opseg brzina: 1-20 za asinhroni motor

Dopunske informacije > Greška linearnosti: +/- 0.3 % maksimalne vrednosti za analogni ulaz

Dopunske informacije > Broj adresa: 1-247 za Modbus

Dopunske informacije > Širina: 72 mm

Dopunske informacije > Dubina: 140 mm

Dopunske informacije > Linijska struja kratkog spoja isc: 5 kA ( zahtevne aplikacije )

Dopunske informacije > Moment pritezanja: 0.8-1 N.m

Dopunske informacije > Frekvencija napajanja: 50/60 Hz +/- 5 %

Dopunske informacije > Tip digitalnih izlaza: digitalni izlaz LO+, LO-

Dopunske informacije > Tip digitalnih izlaza: zaštićeni relejni izlaz R1A, R1B, R1C 1 C/O

Dopunske informacije > Vremenska konstanta: 20 milisekundi +/- 1 ms za promenu reference

Dopunske informacije > Izlazna frekvencija: 0.5-400 Hz

Dopunske informacije > Kočenje do zaustavljanja: sa ubacivanjem DC struje, <30 sekundi

Dopunske informacije > Tip priključka: RJ45 (na prednjem delu) za Modbus

Dopunske informacije > Maksimalna prelazna struja: 3.5 A tokom 60 s (zahtevne aplikacije)

Dopunske informacije > Broj analognih izlaza: 1

Dopunske informacije > Izolacija: električna između napajanja i upravljanja

Dopunske informacije > Nazivna prekidačka frekvencija: 4 kHz

Dopunske informacije > Emc filter: bez EMC filtera

Dopunske informacije > Tip zaštite: prenapon napajanja

Dopunske informacije > Tip zaštite: podnapon napajanja

Dopunske informacije > Tip zaštite: prekostrujna između izlaznih faza i uzemljenja

Dopunske informacije > Tip zaštite: zaštita od pregrevanja

Dopunske informacije > Tip zaštite: kratki spoj između faza motora

Dopunske informacije > Tip zaštite: protiv gubitka faze u trofaznom sistemu

Dopunske informacije > Tip zaštite: termička zaštita motora frekventnim regulatorom stalnim proračunom I²t

Dopunske informacije > napajanje: interno napajanje za potenciometar: 5 V (4.75-5.25 V)DC, <10 mA sa zaštita od preopterećenja i kratkog spoja

Dopunske informacije > napajanje: interno napajanje za digitalne ulaze: 24 V (20.4-28.8 V)DC, <100 mA sa zaštita od preopterećenja i kratkog spoja

Dopunske informacije > Struja linijskog kratkog spoja isc: 5 kA

Dopunske informacije > Logika digitalnog ulaza: negativna logika (sink), > 16 V (stanje 0), < 10 V (stanje 1), ulazna impedansa 3.5 kΩ

Dopunske informacije > Logika digitalnog ulaza: pozitivna logika (source), 0...< 5 V (stanje 0), > 11 V (stanje 1)

Dopunske informacije > Tip analognog izlaza: AO1 softverski podesivi napon: 0...10 V AC 0...10 V 0-0.02 A, impedansa: 470 Ω, rezolucija 8 bitova

Dopunske informacije > Tip analognog izlaza: AO1 softverski podesiva struja: 0...20 mA, impedansa: 800 Ω, rezolucija 8 bitova

Dopunske informacije > Minimalna struja preklapanja: 5 mA pri 24 V DC za digitalni izlaz

Dopunske informacije > [Ue] rated operational voltage: 380...460 V 0.75 kW zahtevne aplikacije

Dopunske informacije > [Ue] rated operational voltage: 380...460 V 1 hp zahtevne aplikacije

Dopunske informacije > Linijska struja: 3.5 A pri 380 V (zahtevne aplikacije)

Dopunske informacije > Linijska struja: 3.1 A pri 460 V (zahtevne aplikacije)

Dopunske informacije > Fizički interfejs: 2-žični RS 485 za Modbus

Dopunske informacije > Profil upravljanja asinhronim motorom: U/f upravljanje

Dopunske informacije > Profil upravljanja asinhronim motorom: U/f upravljanje - Energy Saving, kvadratno U/f

Dopunske informacije > Profil upravljanja asinhronim motorom: sensorless vector control (SVC)

Dopunske informacije > Prividna snaga: 2.5 kVA pri 460 V (zahtevne aplikacije)

Dopunske informacije > Masa proizvoda: 0.8 kg

Dopunske informacije > Rezolucija frekvencije: analogni ulaz: konvertor A/D, 10 bita

Dopunske informacije > Rezolucija frekvencije: displej: 0.1 Hz

Dopunske informacije > Prekidačka frekvencija: 2...12 kHz podesivo

Dopunske informacije > Komunikacioni servis: čitanje holding registara (03) 29 reči

Dopunske informacije > Komunikacioni servis: upis pojedinačnog registra (06) 29 reči

Dopunske informacije > Komunikacioni servis: upis više registara (16) 27 reči

Dopunske informacije > Komunikacioni servis: čitanje/upis više registara (23) 4/4 reči

Dopunske informacije > Komunikacioni servis: čitanje identifikacije uređaja (43)

Dopunske informacije > Broj analognih ulaza: 1

Dopunske informacije > Broj digitalnih izlaza: 2

Dopunske informacije > Protokol komunikacionog porta: Modbus

Dopunske informacije > Broj digitalnog ulaza: 4

Dopunske informacije > Tip analognog ulaza: podesiva struja AI1 0...20 mA 250 Ω

Dopunske informacije > Tip analognog ulaza: podesivi napon AI1 0...10 V 30 kOhm

Dopunske informacije > Tip analognog ulaza: podesivi napon AI1 0...5 V 30 kOhm

Dopunske informacije > Trajanje uzorkovanja: 10 milisekundi za analogni ulaz

Dopunske informacije > Trajanje uzorkovanja: 20 milisekundi, tolerancija +/- 1 ms za digitalni ulaz

Dopunske informacije > Visina: 143 mm

Dopunske informacije > Rampe ubrzanja i usporenja: linearno od 0 ... 999,9 s

Dopunske informacije > Rampe ubrzanja i usporenja: S

Dopunske informacije > Rampe ubrzanja i usporenja: U

Dopunske informacije > Napon izlaza: 380...460 V trofazno

Dopunske informacije > Prelazni nadmoment: 170-200 % nazivnog momenta u zavisnosti od veličine regulatora i motora

Dopunske informacije > Električna veza: priključak, kapacitet stezaljke: 1.5...2.5 mm², AWG 16...AWG 14 (L1, L2, L3, U, V, W)

Dopunske informacije > Tip hlađenja: samohlađenje

Dopunske informacije > stalna izlazna struja: 2.3 A zahtevne aplikacije

Dopunske informacije > Tip digitalnih ulaza: podesivi LI1...LI4 24 V 18...30 V

Dopunske informacije > Radni položaj: vertikalno +/- 10 stepeni

Dopunske informacije > Količina po setu: set od 1

Dopunske informacije > Moment kočenja: do 70 % nazivnog momenta bez kočionog otpornika

Okruženje > Standardi: IEC 61800-5-1

Okruženje > Otpornost na udare: 15 gn za 11 milisekundi u skladu sa IEC 60068-2-27

Okruženje > Karakteristike okruženja: otpornost na zagađenje prašinom klasa 3S2 u skladu sa IEC 60721-3-3

Okruženje > Karakteristike okruženja: otpornost na hemijsko zagađenje klasa 3C3 u skladu sa IEC 60721-3-3

Okruženje > Elektromagnetna kompatibilnost: test otpornosti električnih brzih prelaza (EFT)/kratak signal - test level: nivo 4 conforming to IEC 61000-4-4

Okruženje > Elektromagnetna kompatibilnost: test otpornosti elektrostatičkog pražnjenja - test level: nivo 3 conforming to IEC 61000-4-2

Okruženje > Elektromagnetna kompatibilnost: otpornost na emisije vezane sa vodovima - test level: nivo 3 conforming to IEC 61000-4-6

Okruženje > Elektromagnetna kompatibilnost: test otpornosti na emisije vezane sa zračenjem EM polja - test level: nivo 3 conforming to IEC 61000-4-3

Okruženje > Elektromagnetna kompatibilnost: test otpornosti propada i prekida napona conforming to IEC 61000-4-11

Okruženje > Elektromagnetna kompatibilnost: test otpornosti udara - test level: nivo 3 conforming to IEC 61000-4-5

Okruženje > Stepen zaprljanosti: 2 u skladu sa IEC 61800-5-1

Okruženje > Ip stepen zaštite: 240 W bez zaštitne pločice na gornjem delu

Okruženje > Ip stepen zaštite: IP4X gornji deo

Okruženje > Sertifikacija proizvoda: TÜV-C

Okruženje > Sertifikacija proizvoda: puno opterećenje

Okruženje > Sertifikacija proizvoda: KC

Okruženje > Nadmorska visina za rad uređaja: <= 1000 m bez smanjenja karakteristika

Okruženje > Temperatura okoline za rad: -10-55 °C bez smanjenja karakteristika

Okruženje > Temperatura okoline za rad: 55-60 °C zaštitni poklopac uklonjen sa gornje strane frekventnog regulatora sa smanjenjem vrednosti struje 2.2 % na °C

Okruženje > Temperatura okoline za skladištenje: -25-70 °C

Okruženje > Relativna vlažnost: 5-95 % bez kondenzacije u skladu sa IEC 60068-2-3

Okruženje > Relativna vlažnost: 5-95 % bez kapljica vode u skladu sa IEC 60068-2-3

Jedinica mere: kom.
Minimalna količina za porudžbinu: 1

Kompatibilni proizvodi

VW3A4551 VW3A4551 linijska/motorna prigušnica - 10 mH - 4 A - trofazna - 45 W - za fr. regulatore Linijska/motorna prigušnica, 10mH, 4A, trofazna, 45 W, za fr. regulatore. tip proizvoda ili komponente: linijska/motorna prigušnica - kompatibilnost proizvoda: frekventni regulator ATV310 motor : 0.37 kW - linijska prigušnica - 1 po frekventnom regulatoru, frekventni regulator ATV320 motor : 1.5 kW 380...500 V - trofazno - linijska prigušnica - 1 po frekventnom regulatoru, frekventni regulator ATV340 motor : 0.75 kW 380...480 V - linijska prigušnica - 1 po frekventnom regulatoru, frekventni regulator ATV630 motor : 2.2 kW 500...690 V - trofazno - linijska prigušnica - 1 po frekventnom regulatoru, frekventni regulator ATV630 motor : 4 kW 500...690 V - trofazno - linijska prigušnica - 1 po frekventnom regulatoru, frekventni regulator ATV630 motor : 600 V - trofazno - linijska prigušnica - 3 hp - 1 po frekventnom regulatoru, frekventni regulator ATV320 motor : 0.37 kW 380...500 V - trofazno - linijska prigušnica - 1 po frekventnom regulatoru, frekventni regulator ATV310 motor : 0
