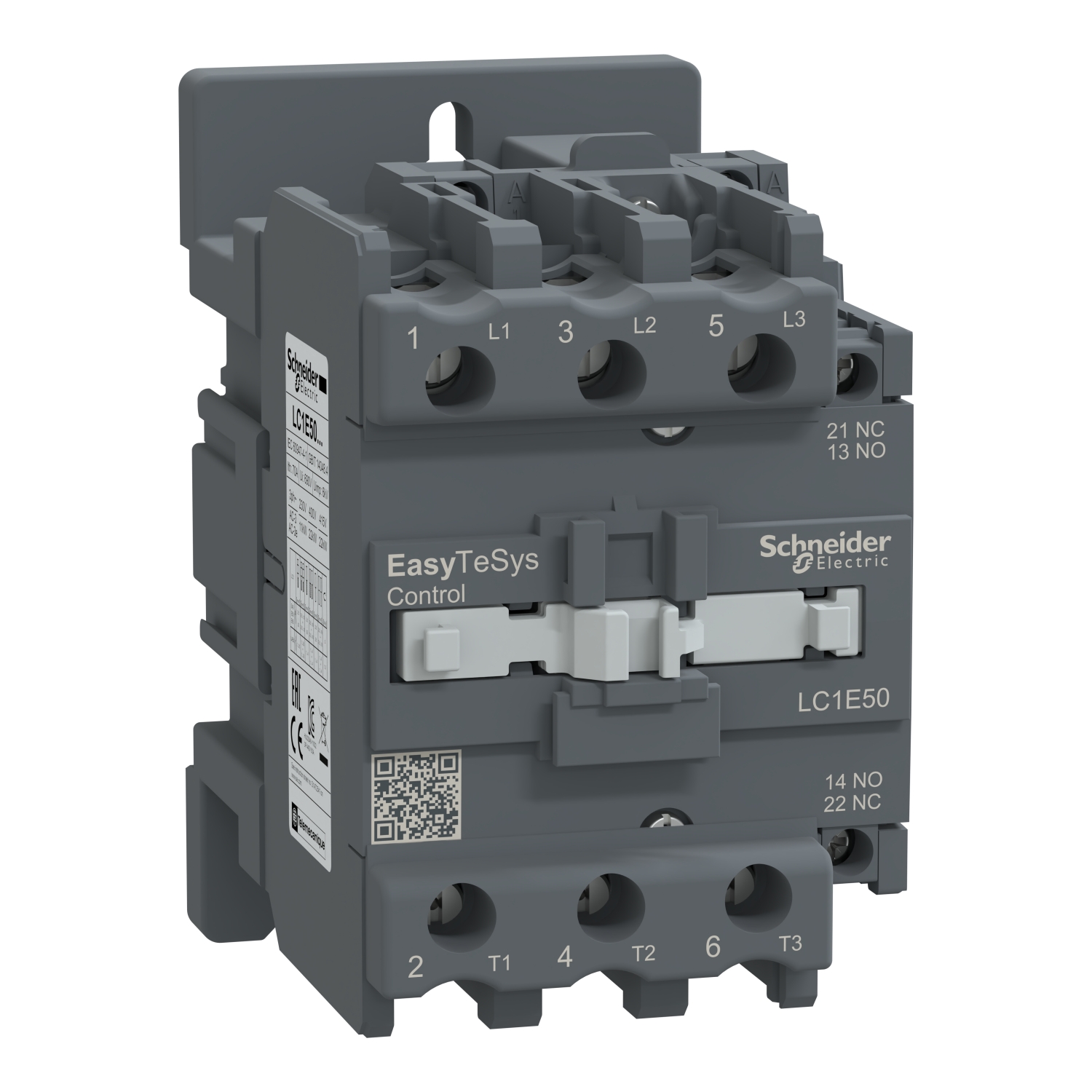

LC1E50B7 LC1E50B7 KONTAKTOR 3P TVS #3 22kW AC3 24VAC

Dokumentacija

PDF

360

Šifra proizvoda: LC1E50B7

Naziv: LC1E50B7 KONTAKTOR 3P TVS #3 22kW AC3 24VAC

Proizvođač: Schneider Electric

Nadređena kategorija > Easy contactors TVS, DPE, GZ1, signaling, relays e

Proveriti

Šifra: LC1E50B7

EAN: 3606480650659

Serija: EasyPact TVS contactors

RoHS EU: Da

REACH SVHC: Da

URL REACH: https://checkaproduct.se.com/DistantRequestDispatcher.aspx?action=exportPdfReach&pid=387

URL RoHS: https://checkaproduct.se.com/DistantRequestDispatcher.aspx?action=export&pid=387985258&lang=

URL RoHS China: https://checkaproduct.se.com/DistantRequestDispatcher.aspx?action=exportPdfRoHSChina&pid=

Slika PNG: https://download.schneider-electric.com/files?p_Doc_Ref=LC1E50B7_Image&p_File_Type=rendition_200_png

Slika JPG: https://download.schneider-electric.com/files?p_Doc_Ref=LC1E50B7_Image&p_File_Type=rendition_369_jpg

PEP: https://download.schneider-electric.com/files?p_Doc_Ref=ENVPEP2209010

WEEE Logo: Proizvod se mora odložiti na tržišta Evropske unije nakon posebnog sakupl

Halogen:

California 65:

REACH RS: Ne sadrži vrlo zabrinjavajuće supstance iznad dozvolj

RoHS datum RS: 2022

RoHS RS: Usaglašeno

Opis RS: Kontaktor, EasyPact TVS, 3P(3NO), AC-3, ≤440V, 50A, 2

Dužina: 12.7 cm

Širina: 7.5 cm

Visina: 11.4 cm

Zapremina (cm³): 1085.85 cm3

Težina: 980.0 g

Osnovne informacije > [ue] nazivni napon: kolo napajanja: <= 690 V AC 50/60 Hz

Osnovne informacije > Primena kontaktora: upravljanje motorom

Osnovne informacije > Primena kontaktora: rezistivno opterećenje

Osnovne informacije > Tip proizvoda ili komponente: kontaktor

Osnovne informacije > Broj polova: 3P

Osnovne informacije > Grupa proizvoda: Easy TeSys Control

Osnovne informacije > Grupa proizvoda: Easy TeSys

Osnovne informacije > Kratko ime uređaja: LC1E

Osnovne informacije > Napon upravljačkog kola: 24 V AC 50/60 Hz

Osnovne informacije > Kategorija upotrebe: AC-3

Osnovne informacije > Kategorija upotrebe: AC-3e

Osnovne informacije > Kategorija upotrebe: AC-1

Osnovne informacije > [ie] nazivna struja: 50 A (at <55 °C) at <= 440 V AC AC-3 for kolo napajanja

Osnovne informacije > [ie] nazivna struja: 40 A (at <55 °C) at <= 440 V AC AC-3e for kolo napajanja

Osnovne informacije > [ie] nazivna struja: 70 A (at <55 °C) at <= 440 V AC AC-1 for kolo napajanja

Dopunske informacije > Nosači za montažu: DIN šina

Dopunske informacije > Nosači za montažu: ploča

Dopunske informacije > Otpornost izolacije: > 10 MOhm for upravljačko kolo

Dopunske informacije > [uimp] nazivni podnosivi impulsni napon: 6 kV kalem nije povezan na kolo napajanja u skladu sa IEC 60947

Dopunske informacije > Raspored kontakata: 3 NO

Dopunske informacije > Povezivanje - priključci: kolo napajanja: vijčani priključni blokovi 1 2.5-25 mm² - cable stiffness: fleksibilni bez kablovskog završetka

Dopunske informacije > Povezivanje - priključci: kolo napajanja: vijčani priključni blokovi 2 2.5-10 mm² - cable stiffness: fleksibilni bez kablovskog završetka

Dopunske informacije > Povezivanje - priključci: kolo napajanja: vijčani priključni blokovi 1 2.5-25 mm² - cable stiffness: fleksibilni sa kablovskim završetkom

Dopunske informacije > Povezivanje - priključci: kolo napajanja: vijčani priključni blokovi 2 2.5-16 mm² - cable stiffness: fleksibilni sa kablovskim završetkom

Dopunske informacije > Povezivanje - priključci: kolo napajanja: vijčani priključni blokovi 1 2.5-25 mm² - cable stiffness: jednožični bez kablovskog završetka

Dopunske informacije > Povezivanje - priključci: kolo napajanja: vijčani priključni blokovi 2 2.5-16 mm² - cable stiffness: jednožični bez kablovskog završetka

Dopunske informacije > Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² - cable stiffness: fleksibilni bez kablovskog završetka

Dopunske informacije > Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 1-2.5 mm² - cable stiffness: fleksibilni bez kablovskog završetka

Dopunske informacije > Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² - cable stiffness: fleksibilni sa kablovskim završetkom

Dopunske informacije > Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 1-4 mm² - cable stiffness: fleksibilni sa kablovskim završetkom

Dopunske informacije > Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 1 1-4 mm² - cable stiffness: jednožični bez kablovskog završetka

Dopunske informacije > Povezivanje - priključci: upravljačko kolo: vijčani priključni blokovi 2 1-4 mm² - cable stiffness: jednožični bez kablovskog završetka

Dopunske informacije > Maksimalni radni ciklus: 1200 ciklusa/h pri <60 °C

Dopunske informacije > Snaga držanja u va: 15-15 VA 50 Hz cos phi 0.3 (at 20 °C)

Dopunske informacije > Snaga držanja u va: 13-13 VA 60 Hz cos phi 0.3 (at 20 °C)

Dopunske informacije > Snaga motora kw: 11 kW at 220/230 V AC 50/60 Hz

Dopunske informacije > Snaga motora kw: 22 kW at 380/400 V AC

Dopunske informacije > Snaga motora kw: 22 kW at 415/440 V AC

Dopunske informacije > Snaga motora kw: 30 kW at 500 V AC

Dopunske informacije > Snaga motora kw: 30 kW at 660/690 V AC

Dopunske informacije > Snaga motora kw: 33 kW at 660...690 V

Dopunske informacije > [ith] dozvoljena termička struja u vazduhu: 70 A (at 55 °C) for kolo napajanja

Dopunske informacije > Ograničenje napona upravljačkog kola: 0.85...1.1 Uc (-5-55 °C):u radu 50/60 Hz

Dopunske informacije > Ograničenje napona upravljačkog kola: 0.3...0.6 Uc (-5-55 °C):propad napona 50/60 Hz

Dopunske informacije > Stepen zaprljanosti: 3

Dopunske informacije > Nazivna prekidna moć: 425 A at 440 V for kolo napajanja conforming to IEC 60947

Dopunske informacije > Irms nazivna moć uključenja: 650 A at 440 V AC for kolo napajanja conforming to IEC 60947-4-1

Dopunske informacije > Vreme uključenja/isključenja: 20...26 ms pri zatvaranju

Dopunske informacije > Vreme uključenja/isključenja: 8...12 ms pri otvaranju

Dopunske informacije > Minimalni napon preklapanja: 17 V for upravljačko kolo

Dopunske informacije > Moment pritezanja: upravljačko kolo: 1.2 N.m

Dopunske informacije > Moment pritezanja: kolo napajanja: 5 N.m

Dopunske informacije > Mehanička trajnost: 5000000 ciklusa

Dopunske informacije > [uc] napon upravljačkog kola: 24 V

Dopunske informacije > [icw] kratkotrajna podnosiva struja kratkog spoja: 400 A 40 °C - 10 s for kolo napajanja

Dopunske informacije > [icw] kratkotrajna podnosiva struja kratkog spoja: 208 A 40 °C - 60 s for kolo napajanja

Dopunske informacije > [icw] kratkotrajna podnosiva struja kratkog spoja: 84 A 40 °C - 600 s for kolo napajanja

Dopunske informacije > Disipacija toplote: 6-10 W for upravljačko kolo

Dopunske informacije > Vreme nepreklapanja: 1.5 milisekundi pri zatvaranju garantovano između NC i NO kontakta

Dopunske informacije > Vreme nepreklapanja: 1.5 milisekundi pri isključenju garantovano između NC i NO kontakta

Dopunske informacije > Minimalna struja preklapanja: 5 mA for upravljačko kolo

Dopunske informacije > Snaga disipacije po polu: 3.8 W AC-3

Dopunske informacije > Snaga disipacije po polu: 7.4 W AC-1

Dopunske informacije > Prosečna impedansa: 1.5 mΩ - Ith 70 A 50 Hz for kolo napajanja

Dopunske informacije > Sastav pomoćnog kontakta: 1 NO + 1 NC

Dopunske informacije > maksimalna fazna struja motora: 50 A

Dopunske informacije > Udarna snaga u va: 160-160 VA 50 Hz cos phi 0.75 (at 20 °C)

Dopunske informacije > Udarna snaga u va: 140-140 VA 60 Hz cos phi 0.75 (at 20 °C)

Dopunske informacije > Kategorija prenapona: III

Dopunske informacije > [ui] nazivni napon izolacije: 690 V u skladu sa IEC 60947-4-1

Dopunske informacije > Tip upravljačkog kola: AC pri 50/60 Hz

Dopunske informacije > Pripadajući osigurač: 10 A gG at <= 690 V coordination tip 1 for upravljačko kolo conforming to IEC 60947-5-1

Dopunske informacije > Pripadajući osigurač: 100 A gG at <= 690 V coordination tip 1 for kolo napajanja

Dopunske informacije > Električna trajnost: 350000 ciklusa AC-1

Dopunske informacije > Električna trajnost: 900000 ciklusa AC-3

Okruženje > Širina: 75 mm

Okruženje > Dubina: 114 mm

Okruženje > Zaštitni tretman: TH (stepen zaprljanosti 3) u skladu sa IEC 60068-2-30 test Db

Okruženje > Ip stepen zaštite: IP2x u skladu sa IEC 60529

Okruženje > Sertifikacija proizvoda: puno opterećenje

Okruženje > Sertifikacija proizvoda: TÜV-C

Okruženje > Masa proizvoda: 0.98 kg

Okruženje > Nadmorska visina za rad uređaja: 3000 m bez smanjenja karakteristika

Okruženje > Dopustiva temperatura u okolini uređaja: -20-70 °C na Uc

Okruženje > Dopustiva temperatura u okolini uređaja: -60-80 °C storage

Okruženje > Dopustiva temperatura u okolini uređaja: -5-55 °C radno

Okruženje > Visina: 127 mm

Okruženje > Standardi: IEC 60947-1

Okruženje > Standardi: IEC 60947-4-1

Okruženje > Standardi: IEC 60947-5-1

Okruženje > Mehanička robusnost: vibracije kontaktor nije u radu (1.5 Gn, 5...300 Hz)

Okruženje > Mehanička robusnost: vibracije na kontaktor u radu (3 Gn, 5...300 Hz)

Okruženje > Mehanička robusnost: udara kontaktor nije u radu (6 Gn za 11 ms)

Okruženje > Mehanička robusnost: udara na kontaktor u radu (7 Gn za 11 ms)

Okruženje > Otpornost na vatru: 850 °C u skladu sa IEC 60695-2-1

Jedinica mere: kom.
Minimalna količina za porudžbinu: 1
