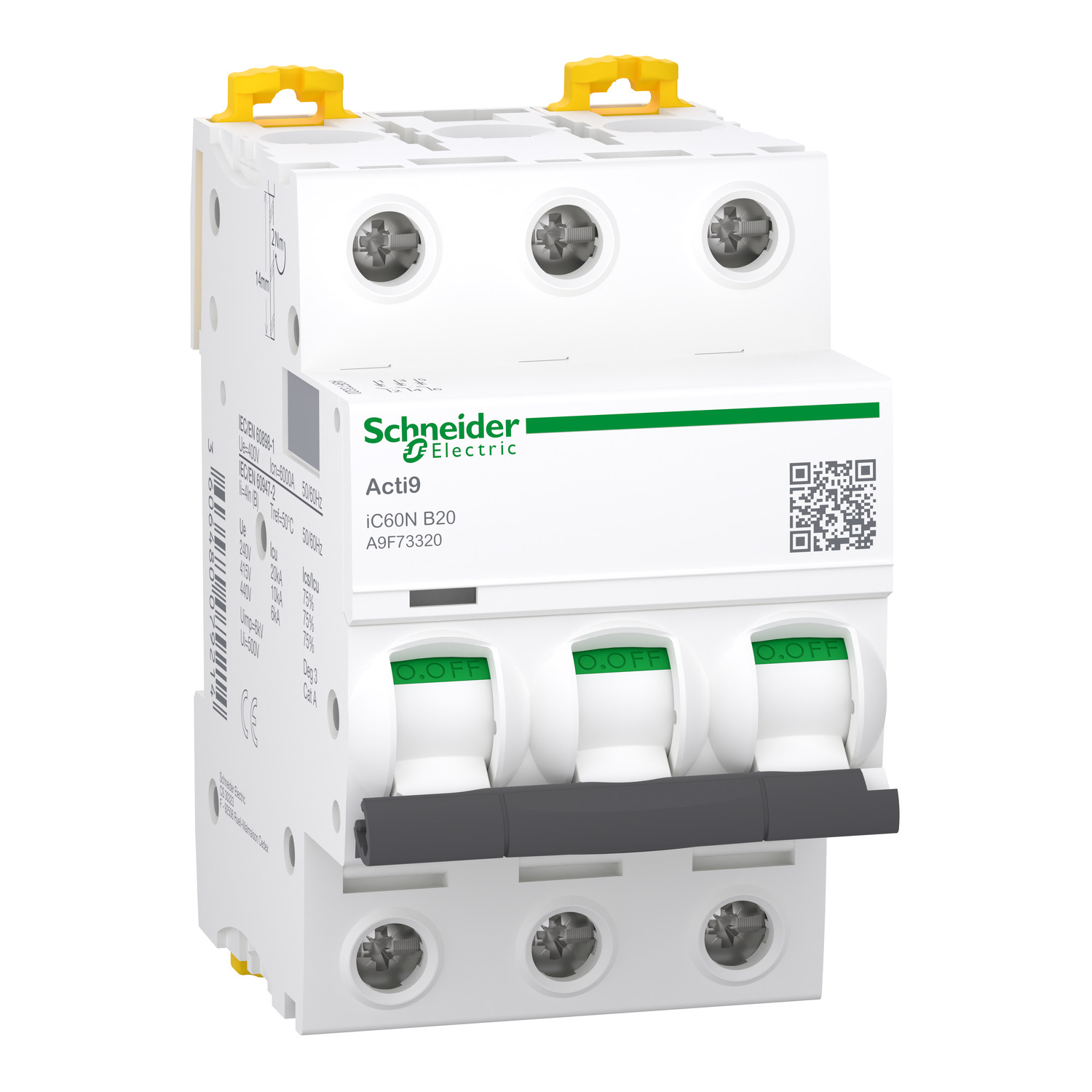

A9F73320 A9F73320 MINIJATURNI PREKIDAČ iC60N 3P 20A B Acti9 iC60N je niskonaponski minijaturni prekidaÄ (MCB). 3P prekidaÄ sa zaÅ¡titom 3 pola, 20A nazivnom strujom i B krivom zaÅ¡tite. Nazivna struja kratkog spoja ide do 20kA na 220VAC do 240VAC u skladu sa EN/IEC 60947-2 standardom i 6000A na 400VAC u skladu sa EN/IEC 60898-1 standardom. U skladu sa industrijskim standardima EN/IEC 60898-1 i rezistencijalnim standardima EN/IEC 60947-2. Ovaj minijaturni prekidaÄ Å¡titi kola od struje kratkog spoja i preopterecÌenja. Njegov jedinstveni indikator VisiTrip smanjuje vreme intervencije ukazujucÌi na neispravno kolo. Njegova VisiSafe zelena traka garantuje fiziÄko otvaranje kontakta i omogucÌava rad na odrÅ¾avanju na izvodima. Njegov mehanizam za brzo zatvaranje, nezavisno od ruÄnih operacija, poboljÅ¡ava njegov vek trajanja. Ima elektriÄnu izdrÅ¾ljivost koja ide do 10000 ciklusa i mehaniÄku izdrÅ¾ljivost do 20000 ciklusa. Ui nazivni napon izolacije 500VAC. Njegova klasa ograniÄenja je 3 (u skladu sa EN/IEC60898-1) poboljÅ¡avajuÄ‡i

Šifra proizvoda: A9F73320

Naziv: A9F73320 MINIJATURNI PREKIDAČ iC60N 3P 20A B

Proizvođač: Schneider Electric

Nadređena kategorija > Automatski osigurači 10 kA iC60N B kriva 3P

15 radnih dana

Šifra: A9F73320

EAN: 3606480079214

Serija: Acti 9 iC60

RoHS EU: Da

REACH SVHC: Da

URL REACH: https://checkaproduct.se.com/DistantRequestDispatcher.aspx?action=exportPdfReach&pid=136

URL RoHS: https://checkaproduct.se.com/DistantRequestDispatcher.aspx?action=export&pid=13671470&lang=e

URL RoHS China: https://checkaproduct.se.com/DistantRequestDispatcher.aspx?action=exportPdfRoHSChina&pid=

Slika PNG: https://download.schneider-electric.com/files?p_Doc_Ref=A9F73320_Image&p_File_Type=rendition_200_png

Slika JPG: https://download.schneider-electric.com/files?p_Doc_Ref=A9F73320_Image&p_File_Type=rendition_369_jpg

PEP: https://download.schneider-electric.com/files?p_Doc_Ref=ENVPEP1705002EN

WEEE Logo: Proizvod se mora odložiti na tržišta Evropske unije nakon posebnog sakupl

Halogen:

California 65:

REACH RS: Ne sadrži vrlo zabrinjavajuće supstance iznad dozvolj

RoHS datum RS: 627

RoHS RS: Usaglašeno

Opis RS: iC60N - automatski prekidač - 3P - 20A - B kriva

Dužina: 9.500 cm

Širina: 7.500 cm

Visina: 5.500 cm

Zapremina (cm³): 391.875 cm3

Težina: 339.000 g

Osnovne informacije > [in] nazivna struja: 20 A

Osnovne informacije > Standardi: EN 60947-2

Osnovne informacije > Standardi: EN 60898-1

Osnovne informacije > Standardi: IEC 60898-1

Osnovne informacije > Standardi: IEC 60947-2

Osnovne informacije > Kod prekidne moći: N

Osnovne informacije > Tip proizvoda ili komponente: minijaturni prekidač

Osnovne informacije > Ime proizvoda: Acti 9 iC60

Osnovne informacije > Kategorija upotrebe: kategorija A u skladu sa EN 60947-2

Osnovne informacije > Kategorija upotrebe: kategorija A u skladu sa IEC 60947-2

Osnovne informacije > Broj polova: 3P

Osnovne informacije > Grupa proizvoda: iC60

Osnovne informacije > Kod krive: B

Osnovne informacije > Grupa proizvoda: Acti 9

Osnovne informacije > Prekidna moć: 6000 A Icn pri 400 V AC 50/60 Hz u skladu sa EN/IEC 60898-1

Osnovne informacije > Prekidna moć: 36 kA Icu pri 12...133 V AC 50/60 Hz u skladu sa EN/IEC 60947-2

Osnovne informacije > Prekidna moć: 10 kA Icu pri <= 180 V DC u skladu sa EN/IEC 60947-2

Osnovne informacije > Prekidna moć: 10 kA Icu pri 380...415 V AC 50/60 Hz u skladu sa EN/IEC 60947-2

Osnovne informacije > Prekidna moć: 20 kA Icu pri 220...240 V AC 50/60 Hz u skladu sa EN/IEC 60947-2

Osnovne informacije > Prekidna moć: 6 kA Icu pri 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-2

Osnovne informacije > Kratko ime uređaja: iC60N

Osnovne informacije > Tip mreže: DC

Osnovne informacije > Tip mreže: AC

Osnovne informacije > Tehnologija zaštitne jedinice: termomagnetna

Osnovne informacije > Broj zaštićenih polova: 3

Osnovne informacije > Pogodno za izolaciju: da u skladu sa EN 60898-1

Osnovne informacije > Pogodno za izolaciju: da u skladu sa EN 60947-2

Osnovne informacije > Pogodno za izolaciju: da u skladu sa IEC 60898-1

Osnovne informacije > Pogodno za izolaciju: da u skladu sa IEC 60947-2

Osnovne informacije > Primena uređaja: razvod električne energije

Dopunske informacije > Mrežna frekvencija: 50/60 Hz

Dopunske informacije > Total power losses: 7.2 W

Dopunske informacije > Indikator pozicije kontakta: da

Dopunske informacije > Nosači za montažu: DIN šina

Dopunske informacije > Klasa limitacije: 3 u skladu sa EN 60898-1

Dopunske informacije > Klasa limitacije: 3 u skladu sa IEC 60898-1

Dopunske informacije > Lokalna signalizacija: indikator okidanja

Dopunske informacije > Širina: 54 mm

Dopunske informacije > Dubina: 78.5 mm

Dopunske informacije > [ue] nazivni napon: 220...240 V AC 50/60 Hz

Dopunske informacije > [ue] nazivni napon: 400 V AC 50/60 Hz

Dopunske informacije > [ue] nazivni napon: 380...415 V AC 50/60 Hz

Dopunske informacije > [ue] nazivni napon: 440 V AC 50/60 Hz

Dopunske informacije > [ue] nazivni napon: 12...133 V AC 50/60 Hz

Dopunske informacije > [ue] nazivni napon: <= 180 V DC

Dopunske informacije > Dužina ogoljenog dela žice: 14 mm for gornji ili donji connection

Dopunske informacije > Tip upravljanja: ručica

Dopunske informacije > Način montiranja: fiksno

Dopunske informacije > Power losses per pole: 2.4 W

Dopunske informacije > Mehanička trajnost: 20000 ciklusa

Dopunske informacije > Povezivanje: 18 mm između faza

Dopunske informacije > Boja: bela

Dopunske informacije > Moment pritezanja: 2-2 N.m gornji ili donji

Dopunske informacije > 9 mm redovi: 6

Dopunske informacije > Ograničenje prekostrujne zaštite: 4 x In +/- 20 %

Dopunske informacije > Masa proizvoda: 0.375 kg

Dopunske informacije > [ui] nazivni napon izolacije: 500 V AC 50/60 Hz u skladu sa EN 60947-2

Dopunske informacije > [ui] nazivni napon izolacije: 500 V AC 50/60 Hz u skladu sa IEC 60947-2

Dopunske informacije > [ics] servisna prekidna moć: 15 kA 75 % u skladu sa EN 60947-2 - 220...240 V AC 50/60 Hz

Dopunske informacije > [ics] servisna prekidna moć: 7.5 kA 75 % u skladu sa EN 60947-2 - 380...415 V AC 50/60 Hz

Dopunske informacije > [ics] servisna prekidna moć: 4.5 kA 75 % u skladu sa EN 60947-2 - 440 V AC 50/60 Hz

Dopunske informacije > [ics] servisna prekidna moć: 15 kA 75 % u skladu sa IEC 60947-2 - 220...240 V AC 50/60 Hz

Dopunske informacije > [ics] servisna prekidna moć: 7.5 kA 75 % u skladu sa IEC 60947-2 - 380...415 V AC 50/60 Hz

Dopunske informacije > [ics] servisna prekidna moć: 4.5 kA 75 % u skladu sa IEC 60947-2 - 440 V AC 50/60 Hz

Dopunske informacije > [ics] servisna prekidna moć: 27 kA 75 % u skladu sa IEC 60947-2 - 12...133 V AC 50/60 Hz

Dopunske informacije > [ics] servisna prekidna moć: 27 kA 75 % u skladu sa EN 60947-2 - 12...133 V AC 50/60 Hz

Dopunske informacije > [ics] servisna prekidna moć: 6000 A 100 % u skladu sa EN 60898-1 - 400 V AC 50/60 Hz

Dopunske informacije > [ics] servisna prekidna moć: 6000 A 100 % u skladu sa IEC 60898-1 - 400 V AC 50/60 Hz

Dopunske informacije > [ics] servisna prekidna moć: 10 kA 100 % u skladu sa IEC 60947-2 - 125...180 V DC

Dopunske informacije > [ics] servisna prekidna moć: 10 kA 100 % u skladu sa EN 60947-2 - 125...180 V DC

Dopunske informacije > Visina: 85 mm

Dopunske informacije > Diferencijalna zaštita: poseban blok

Dopunske informacije > Razvodni blok češljaste sabirnice: gornji ili donji: DA

Dopunske informacije > Povezivanje - priključci: pojedinačni priključni blok (gornji ili donji) 1-25 mm² kruti

Dopunske informacije > Povezivanje - priključci: pojedinačni priključni blok (gornji ili donji) 1-16 mm² fleksibilni

Dopunske informacije > Električna trajnost: 10000 ciklusa

Dopunske informacije > Kompatibilnost: iC60

Dopunske informacije > [uimp] nazivni podnosivi impulsni napon: 6 kV u skladu sa EN 60947-2

Dopunske informacije > [uimp] nazivni podnosivi impulsni napon: 6 kV u skladu sa IEC 60947-2

Okruženje > Temperatura okoline za rad uređaja: -35-70 °C

Okruženje > Ip stepen zaštite: 240 W conforming to IEC 60529

Okruženje > Ip stepen zaštite: 240 W conforming to EN 60529

Okruženje > Stepen zaprljanosti: 3 u skladu sa EN 60947-2

Okruženje > Stepen zaprljanosti: 3 u skladu sa IEC 60947-2

Okruženje > Kategorija prenapona: IV

Okruženje > Nadmorska visina za rad: EcoStruxure EV Charging Expert

Okruženje > Tropikalizacija: 2 u skladu sa IEC 60068-1

Okruženje > Temperatura okoline za skladištenje: -40-85 °C

Okruženje > Relativna vlažnost: 95-95 % pri 55-55 °C

Acti9 iC60N je niskonaponski minijaturni prekidač (MCB). 3P prekidač sa zaštitom 3 pola, 20A nazivnom strujom i B krivom zaštite. Nazivna struja kratkog spoja ide do 20kA na 220VAC do 240VAC u skladu sa EN/IEC 60947-2 standardom i 6000A na 400VAC u skladu sa EN/IEC 60898-1 standardom. U skladu sa industrijskim standardima EN/IEC 60898-1 i rezistencijalnim standardima EN/IEC 60947-2. Ovaj minijaturni prekidač štiti kola od struje kratkog spoja i preopterećenja. Njegov jedinstveni indikator VisiTrip smanjuje vreme intervencije ukazujući na neispravno kolo. Njegova VisiSafe zelena traka garantuje fizičko otvaranje kontakta i omogućava rad na održavanju na izvodima. Njegov mehanizam za brzo zatvaranje, nezavisno od ručnih operacija, poboljšava njegov vek trajanja. Ima električnu izdržljivost koja ide do 10000 ciklusa i mehaničku izdržljivost do 20000 ciklusa. Ui nazivni napon izolacije 500VAC. Njegova klasa ograničenja je 3 (u skladu sa EN/IEC60898-1) poboljšavajući
Jedinica mere: kom.
