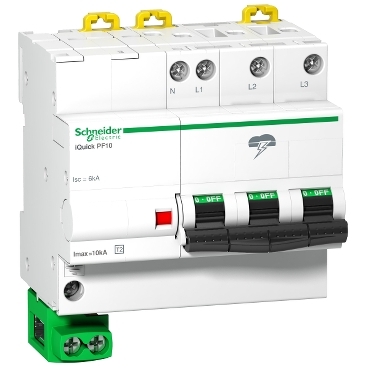

A9L16618 ODVODNIK PRENAPONA IQUICK PF 10 KA 3PN

7 dana

• Sertifikacija proizvoda: CE
• Način montaže: sistemom na klik (DIN šina)
• Tehnologija odvodnika prenapona: MOV + GDT
• Ik stepen zaštite: IK03 conforming to IEC 62262
• Visina: 106.7 mm
• Temperatura okoline za rad uređaja: -25-70 °C
• Tip klase odvodnika prenapona: tip 2
• Grupa proizvoda: iQuick PF
• [ut] privremeni prenapon: 337 V L/N 5 s podnošljivo
• [ut] privremeni prenapon: 1200 V N/PE 200 ms sigurnosni režim
• [ut] privremeni prenapon: 442 V L/PE 5 s podnošljivo
• Daljinska signalizacija: bez
• [if] propratna struja: 0.1 kA asimetrični režim N/PE
• Standardi: EN 61643-11:2012
• Standardi: IEC 61643-11:2011
• Nazivna struja pražnjenja: asimetrični režim: 20 kA (N/PE)
• Nazivna struja pražnjenja: diferencijalni režim: 5 kA (L/N)
• 9 mm redovi: 9.8
• Sistem uzemljenja: TT
• Sistem uzemljenja: TN-S
• Tip proizvoda ili komponente: odvodnik prenapona
• Ime proizvoda: Acti 9 PF
• [uc] maksimalni stalni radni napon: diferencijalni režim: 275 V L/N
• [uc] maksimalni stalni radni napon: asimetrični režim: 275 V L/PE
• Maksimalna struja pražnjenja: asimetrični režim: 20 kA N/PE
• Maksimalna struja pražnjenja: diferencijalni režim: 10 kA L/N
• Masa proizvoda: 640 g
• Grupa proizvoda: Acti 9
• Povezivanje - priključci: tunelski priključak (L/N) 1-16 mm² kruti
• Povezivanje - priključci: tunelski priključak (uzemljenja) 10-25 mm² kruti
• Povezivanje - priključci: tunelski priključak (L/N) 1-16 mm² fleksibilni
• Povezivanje - priključci: tunelski priključak (uzemljenja) 10-25 mm² fleksibilni
• Povezivanje - priključci: tunelski priključak (L/N) 1-16 mm² fleksibilni sa kablovskim završetkom
• Povezivanje - priključci: tunelski priključak (uzemljenja) 10-25 mm² fleksibilni sa kablovskim završetkom
• Dužina ogoljenog dela žice: 13 mm
• Tip rastavljača: integrisani prekidač - Icu 6 kA
• Temperatura okoline za skladištenje: -40-80 °C
• Relativna vlažnost: 5-95 %
• Podnosiva struja kratkog spoja: 6 kA
• Oznake kvaliteta: NF
• Maksimalni [up] napon naponske zaštite: asimetrični režim <1.5 kV tip 2 L/PE
• Maksimalni [up] napon naponske zaštite: diferencijalni režim <1.5 kV tip 2 L/N
• Tip odvodnika prenapona: električna distributivna mreža
• Broj polova: 3P + N
• Kompatibilnost: iQuick PF
• [ue] nazivni napon: 230/400 V AC (+/- 10 %) pri 50/60 Hz
• Boja: bela (RAL 9003)
• Å irina: 88.4 mm
• Dubina: 74.1 mm
• Moment pritezanja: 2-2 N.m
• Primena uređaja: razvod električne energije
• Kratko ime uređaja: iQuick PF
• Diferencijalna struja: 1 mA
