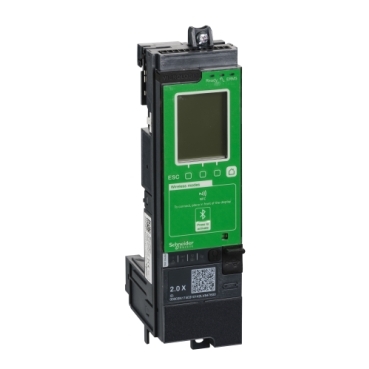

LV848498 LV848498 ZAŠTITNA JEDINICA 2.0X - IZVL MTZ2/3

Dokumentacija

Katalog

PDF

Šifra proizvoda: LV848498

Naziv: LV848498 ZAŠTITNA JEDINICA 2.0X - IZVL MTZ2/3

Proizvođač: Schneider Electric

Nadređena kategorija > MasterPact MTZ zaštitne jedinice

21 radnih dana

Šifra: LV848498

EAN: 3606480811319

Serija: Masterpact MTZ

RoHS EU: Da

REACH SVHC:

URL REACH: https://checkaproduct.se.com/DistantRequestDispatcher.aspx?action=exportPdfReach&pid=441

URL RoHS: https://checkaproduct.se.com/DistantRequestDispatcher.aspx?action=export&pid=441045178&lang=

URL RoHS China: https://checkaproduct.se.com/DistantRequestDispatcher.aspx?action=exportPdfRoHSChina&pid=

Slika PNG: https://download.schneider-electric.com/files?p_Doc_Ref=ODALV847600-bis&p_File_Type=rendition_200_png

Slika JPG: https://download.schneider-electric.com/files?p_Doc_Ref=ODALV847600-bis&p_File_Type=rendition_369_jpg

PEP: https://download.schneider-electric.com/files?p_Doc_Ref=ENVPEP2408038EN

WEEE Logo: Proizvod se mora odložiti na tržišta Evropske unije nakon posebnog sakupl

Halogen: Proizvod sadrži halogen iznad dozvoljenog nivoa

California 65: WARNING: This product can expose you to chemicals inc

REACH RS: Referenca sadrži vrlo zabrinjavajuće supstance iznad

RoHS datum RS: 1923

RoHS RS: Usaglašeno sa izuzecima

Opis RS: Micrologic 2.0 X zaštitna jedinica - za izvlačivi Mas

Dužina: 21.5 cm

Širina: 8.0 cm

Visina: 6.8 cm

Zapremina (cm³): 1169.6 cm3

Težina: 366.0 g

Osnovne informacije > Mrežna frekvencija: 50/60 Hz

Osnovne informacije > Funkcija zaštitne jedinice: Li

Osnovne informacije > Tip mreže: AC

Osnovne informacije > [Ue] nazivni radni napon: 690 V AC, +/- 10 %

Osnovne informacije > Kompatibilnost grupe proizvoda: MasterPact MTZ2 prekidač

Osnovne informacije > Kompatibilnost grupe proizvoda: MasterPact MTZ3 prekidač

Osnovne informacije > Nazivna struja zaštitne jedinice: 400-400 A

Osnovne informacije > Nazivna struja zaštitne jedinice: 630-630 A

Osnovne informacije > Nazivna struja zaštitne jedinice: 800-800 A

Osnovne informacije > Nazivna struja zaštitne jedinice: 1000-1000 A

Osnovne informacije > Nazivna struja zaštitne jedinice: 1250-1250 A

Osnovne informacije > Nazivna struja zaštitne jedinice: 1600-1600 A

Osnovne informacije > Nazivna struja zaštitne jedinice: 2000-2000 A

Osnovne informacije > Nazivna struja zaštitne jedinice: 2500-2500 A

Osnovne informacije > Nazivna struja zaštitne jedinice: 3200-3200 A

Osnovne informacije > Nazivna struja zaštitne jedinice: 4000-4000 A

Osnovne informacije > Nazivna struja zaštitne jedinice: 5000-5000 A

Osnovne informacije > Nazivna struja zaštitne jedinice: 6300-6300 A

Osnovne informacije > Tip proizvoda ili komponente: kontrolna jedinica

Osnovne informacije > Primena prekidača: IEC standard za prenos

Osnovne informacije > Broj polova: 3P

Osnovne informacije > Broj polova: 4P

Osnovne informacije > Tehnologija zaštitne jedinice: elektronska

Osnovne informacije > Opis zaštićenih polova: 3P 3d

Osnovne informacije > Opis zaštićenih polova: 4P 3d

Osnovne informacije > Opis zaštićenih polova: 4P 3d + N/2

Osnovne informacije > Opis zaštićenih polova: 4P 4d

Osnovne informacije > Opis zaštićenih polova: 4P 3d + OSN

Osnovne informacije > Grupa proizvoda: MasterPacT

Osnovne informacije > Tip zaštite: zaštita od preopterećenja (dugotrajno) u skladu sa ANSI 49

Osnovne informacije > Tip zaštite: trenutna zaštita od kratkog spoja u skladu sa ANSI 50

Osnovne informacije > Primena uređaja: zaštita opreme, nadzor i upravljanje

Osnovne informacije > Kratko ime uređaja: Micrologic 2.0 X

Dopunske informacije > Mereni napon: 208-828 V AC 50/60 Hz međufazno

Dopunske informacije > Mereni napon: 120-480 V AC 50/60 Hz između faze i nule

Dopunske informacije > Tip merenja: multimetar

Dopunske informacije > Podešavanje gornjeg praga prorade zaštite od preopterećenja: 0.4...1 x In podesivo u koraku od 1 A

Dopunske informacije > Tip podešavanja kašnjenja prorade zaštite: podesivo u koracima od 0.5 s

Dopunske informacije > Podešavanje praga trenutne zaštite od kratkog spoja tip ii: podesivo

Dopunske informacije > [tr] podešavanje kašnjenja prorade zaštite: 12.5-600 sekundi pri 1.5 x Ir

Dopunske informacije > [tr] podešavanje kašnjenja prorade zaštite: 0.5-24 sekundi pri 6 x Ir

Dopunske informacije > [tr] podešavanje kašnjenja prorade zaštite: 0.7-16.6 sekundi pri 7.2 x Ir

Dopunske informacije > Snimanje podataka: minimum/maksimum trenutnih vrednosti

Dopunske informacije > Snimanje podataka: upis alarma

Dopunske informacije > Snimanje podataka: upis podataka o održavanju

Dopunske informacije > Snimanje podataka: upis event podataka

Dopunske informacije > Snimanje podataka: precizno vremensko beleženje ulazne veličine

Dopunske informacije > Snimanje podataka: upisa podataka

Dopunske informacije > Tip dijagnostike mreže i mašine: sistem (HMI) pregled stanja: stanje prekidača

Dopunske informacije > Tip dijagnostike mreže i mašine: stanje kontakata: stanje prekidača

Dopunske informacije > Tip dijagnostike mreže i mašine: servisni vek Micrologic-a: stanje prekidača

Dopunske informacije > Tip dijagnostike mreže i mašine: indikacija okidanja: uzrok okidanja prekidača

Dopunske informacije > Tip dijagnostike mreže i mašine: kartica za identifikaciju: podaci za dijagnostiku

Dopunske informacije > Tip dijagnostike mreže i mašine: sažeta lista podešenih alarma: podaci za dijagnostiku

Dopunske informacije > Tip dijagnostike mreže i mašine: funkcija nadzora: podaci za dijagnostiku

Dopunske informacije > Tip dijagnostike mreže i mašine: rad: podaci za dijagnostiku

Dopunske informacije > Tip dijagnostike mreže i mašine: test Micrologic-a: test

Dopunske informacije > Tip dijagnostike mreže i mašine: test zaštite: test

Dopunske informacije > Tip dijagnostike mreže i mašine: test selektivnosti: test

Dopunske informacije > Tip dijagnostike mreže i mašine: informacije o kontekstu prorade zaštite: upravljanje kriznom situacijom

Dopunske informacije > Tip dijagnostike mreže i mašine: rad: napredna dijagnostika

Dopunske informacije > Tip dijagnostike mreže i mašine: servisni vek prekidača: stanje prekidača

Dopunske informacije > Klasa tačnosti: klasa 5: ukupno harmonijsko izobličenje struje THD (I)

Dopunske informacije > Klasa tačnosti: klasa 0.5: nesimetrija napona

Dopunske informacije > Klasa tačnosti: klasa 1: aktivna i reaktivna energija brojanjem impulsa (+/- W.h, +/- VAR.h)

Dopunske informacije > Klasa tačnosti: klasa 2: ukupno naponsko harmonijsko izobličenje THD (V)

Dopunske informacije > Termička memorija: da

Dopunske informacije > Opseg merenja frekvencije: 40-70 Hz

Dopunske informacije > Protokol komunikacionog porta: Bluetooth 4.0 LE "peer to peer" 30 kbit/s

Dopunske informacije > Protokol komunikacionog porta: NFC "peer to peer" 28800 bauda u skladu sa ISO 15963

Dopunske informacije > Protokol komunikacionog porta: USB "peer to peer" 115 kbauds

Dopunske informacije > Tip displeja: LCD displej - 128 x 96 piksela

Dopunske informacije > Zona selektivne blokade zsi: bez

Dopunske informacije > Tip merenja: struja I1, I2, I3, Iavg RMS

Dopunske informacije > Tip merenja: neutral current IN RMS

Dopunske informacije > Tip merenja: ground fault current Ig RMS

Dopunske informacije > Tip merenja: voltage V12, V23, V31, VLLavg RMS

Dopunske informacije > Tip merenja: voltage V1N, V2N, V3N, VLNavg RMS

Dopunske informacije > Tip merenja: aktivna snaga P, P1, P2, P3 ukupno

Dopunske informacije > Tip merenja: reaktivna snaga Q, Q1, Q2, Q3 ukupno

Dopunske informacije > Tip merenja: prividna snaga S, S1, S2, S3 ukupno

Dopunske informacije > Tip merenja: faktor snage

Dopunske informacije > Tip merenja: aktivna energija Ep IN/OUT/tot

Dopunske informacije > Tip merenja: reactive energy Eq IN/OUT/tot

Dopunske informacije > Tip merenja: prividna energija Es IN/OUT/tot

Dopunske informacije > Tip merenja: angažovane vrednosti struje I1, I2, I3, In, Iavg

Dopunske informacije > Tip merenja: obračunska snaga P, Q, S

Dopunske informacije > Tip merenja: frekvencija

Dopunske informacije > Tip merenja: phase sequence

Dopunske informacije > Tip merenja: earth leakage current

Dopunske informacije > Tip merenja: ukupno harmonijsko izobličenje struje THD (I)

Dopunske informacije > Tip merenja: ukupno naponsko harmonijsko izobličenje THD (V)

Dopunske informacije > Tip merenja: nesimetrija struje

Dopunske informacije > Tip merenja: nesimetrija napona

Dopunske informacije > Podešavanje praga prorade zaštite od kratkog spoja: 1.5...10 x Ir podesivo u koraku od 0.5 x Ir sa ugrađeni HMI

Dopunske informacije > Podešavanje praga prorade zaštite od kratkog spoja: 1.5...10 x Ir podesivo u koraku od 0.1 x Ir sa Ecoreach softver ili Masterpact MTZ mobilna aplikacija

Dopunske informacije > Zaštita nultog provodnika: 1 x Ir (4P 4d)

Dopunske informacije > Zaštita nultog provodnika: 0.5 x Ir (4P 3d + N/2)

Dopunske informacije > Zaštita nultog provodnika: 1.6 x Ir (4P 3d + OSN)

Dopunske informacije > Zaštita nultog provodnika: bez zaštite (4P 3d)

Dopunske informacije > Vreme uključenja/isključenja: 20 ms u standardno

Dopunske informacije > Način montiranja: izvlačivo

Dopunske informacije > Tačnost merenja: struja I1, I2, I3, Iavg, Idemand za MTZ1: +/- 0.5 % 40...1600 x 1.2 A

Dopunske informacije > Tačnost merenja: struja I1, I2, I3, Iavg, Idemand za MTZ2: +/- 0.5 % 40...4000 x 1.2 A

Dopunske informacije > Tačnost merenja: struja I1, I2, I3, Iavg, Idemand za MTZ3: +/- 0.5 % 80...6300 x 1.2 A

Dopunske informacije > Tačnost merenja: neutral current IN: +/- 1 %

Dopunske informacije > Tačnost merenja: ground fault current Ig: +/- 5 %

Dopunske informacije > Tačnost merenja: voltage V12, V23, V31, VLLavg: +/- 0.5 % 208...690 x 1.2 V

Dopunske informacije > Tačnost merenja: voltage V1N, V2N, V3N, VLNavg: +/- 0.5 % 120...400 x 1.2 V

Dopunske informacije > Tačnost merenja: aktivna snaga P, P1, P2, P3, Pdemand: +/- 1 %

Dopunske informacije > Tačnost merenja: reaktivna snaga Q, Q1, Q2, Q3, Qdemand: +/- 2 %

Dopunske informacije > Tačnost merenja: prividna snaga S, S1, S2, S3, Sdemand: +/- 1 %

Dopunske informacije > Tačnost merenja: faktor snage: +/- 2 %

Dopunske informacije > Tačnost merenja: aktivna energija Ep IN/OUT/tot: +/- 1 %

Dopunske informacije > Tačnost merenja: reaktivna energija Ep IN/OUT/tot: +/- 2 %

Dopunske informacije > Tačnost merenja: prividna energija Es IN/OUT/tot: +/- 1 %

Dopunske informacije > Tačnost merenja: frekvencija: +/- 0.005 Hz

Dopunske informacije > Tačnost merenja: earth leakage current: +/- 10 %

Dopunske informacije > Tačnost merenja: nesimetrija struje: +/- 0.5 %

Dopunske informacije > Upravljanje energijom: merenje ,aktivna, reaktivna i prividna energija

Dopunske informacije > Upravljanje energijom: merenje ,električna mreža

Dopunske informacije > Upravljanje energijom: merenje ,energija

Okruženje > Standardi: EN/IEC 60947-1

Okruženje > Standardi: EN/IEC 60092-202

Okruženje > Standardi: EN/IEC 60255-1

Okruženje > Standardi: EN/IEC 60947-2

Okruženje > Standardi: EN/IEC 61010-1

Okruženje > karakteristike okruženja: vlažna područja nije odobreno za upotrebu u skladu sa IEC 61010-1

Okruženje > Lokacija za montiranje: upotreba samo u zatvorenom

Okruženje > Kategorija prenapona: IV conforming to IEC 61010-1

Okruženje > Nadmorska visina za rad uređaja: <= 2000 m bez smanjenja karakteristika

Okruženje > Nadmorska visina za rad uređaja: <= 4000 m sa smanjenjem radnog napona 600 V AC

Okruženje > Nadmorska visina za rad uređaja: <= 5000 m sa smanjenjem radnog napona 560 V AC

Okruženje > Elektromagnetna kompatibilnost: test otpornosti elektrostatičkog pražnjenja conforming to IEC 61000-4-2

Okruženje > Elektromagnetna kompatibilnost: osetljivost na elektromagnetna polja conforming to IEC 61000-4-3

Okruženje > Elektromagnetna kompatibilnost: test otpornosti električnih brzih prelaza (EFT)/kratak signal conforming to IEC 61000-4-4

Okruženje > Elektromagnetna kompatibilnost: 1.2/50 µs test otpornosti udarnog talasa conforming to IEC 61000-4-5

Okruženje > Elektromagnetna kompatibilnost: radio smetnje emisije vezane sa vodovima conforming to IEC 61000-4-6

Okruženje > Elektromagnetna kompatibilnost: licencu A conforming to CISPR 22

Okruženje > Temperatura okoline za rad: -25-70 °C (u radu)

Okruženje > Temperatura okoline za rad: -35--35 °C (za puštanje u rad proizvoda)

Okruženje > Stepen zaprljanosti: 3 u skladu sa IEC 60947-1

Okruženje > Relativna vlažnost: 95-95 % pri 55-55 °C u skladu sa IEC 60068-2-30

Okruženje > Kategorija merenja: kategorija IV u skladu sa IEC 61010-2-30

Jedinica mere: kom
Minimalna količina za porudžbinu: 1

Kompatibilni proizvodi

LV850002 LV850002 DM ENERGIJA PO FAZI ZA MICROLOGIC X

Vaša korpa je prazna

LV848498 ZAŠTITNA JEDINICA 2.0X - IZVL MTZ2/3

Uračunat popust: -20%

Pošaljite upit za LV848498 LV848498 ZAŠTITNA JEDINICA 2.0X - IZVL MTZ2/3

Nadređena kategorija > MasterPact MTZ zaštitne jedinice

21 radnih dana

Šifra: LV848498

EAN: 3606480811319

Serija: Masterpact MTZ

RoHS EU: Da

REACH SVHC:

URL REACH: https://checkaproduct.se.com/DistantRequestDispatcher.aspx?action=exportPdfReach&pid=441

URL RoHS: https://checkaproduct.se.com/DistantRequestDispatcher.aspx?action=export&pid=441045178&lang=

URL RoHS China: https://checkaproduct.se.com/DistantRequestDispatcher.aspx?action=exportPdfRoHSChina&pid=

Slika PNG: https://download.schneider-electric.com/files?p_Doc_Ref=ODALV847600-bis&p_File_Type=rendition_200_png

Slika JPG: https://download.schneider-electric.com/files?p_Doc_Ref=ODALV847600-bis&p_File_Type=rendition_369_jpg

PEP: https://download.schneider-electric.com/files?p_Doc_Ref=ENVPEP2408038EN

WEEE Logo: Proizvod se mora odložiti na tržišta Evropske unije nakon posebnog sakupl

Halogen: Proizvod sadrži halogen iznad dozvoljenog nivoa

California 65: WARNING: This product can expose you to chemicals inc

REACH RS: Referenca sadrži vrlo zabrinjavajuće supstance iznad

RoHS datum RS: 1923

RoHS RS: Usaglašeno sa izuzecima

Opis RS: Micrologic 2.0 X zaštitna jedinica - za izvlačivi Mas

Dužina: 21.5 cm

Širina: 8.0 cm

Visina: 6.8 cm

Zapremina (cm³): 1169.6 cm3

Težina: 366.0 g

Kompatibilni proizvodi

LV850002 DM ENERGIJA PO FAZI ZA MICROLOGIC X

Cena sa PDV-om: RSD 8.356,80

LV850003 DM TALASNI OBLICI U SLUČAJU OKID MICRO X

Cena sa PDV-om: RSD 90.239,04

LV850004 DM ASISTENT ZA PONOVNO UKLJUČ MICRO X

Cena sa PDV-om: RSD 34.137,60

LV850005 DM ASIST U OTKLANJANJU KVAROVA MICRO X

Cena sa PDV-om: RSD 22.083,84

LV850006 DM ANALIZA POJEDINAČNIH HARMONIKA

Cena sa PDV-om: RSD 75.199,68

LV850007 DM ANSI51N/G ALARM ZEMLJOSPOJNE ZAŠTITE

Cena sa PDV-om: RSD 78.779,52

LV850011 DM ANSI32P ZAŠT POVRATNE AKTIVNE SNAGE

Cena sa PDV-om: RSD 68.431,68

LV850012 DM ANSI27/59 ZAŠTITA OD PODN I PRENAPONA

Cena sa PDV-om: RSD 68.431,68

LV850013 DIG. MODUL ZAŠT. ANSI 81 ZA MICROLOGIC X

Cena sa PDV-om: RSD 96.038,40

LV850045 DM MODBUS SKUP PODATAKA ZA STARE MODELE

Cena sa PDV-om: RSD 23.814,72

sirotin.rs koristi kolačiće. Daljim korišćenjem veb adrese sirotin.rs saglasni ste sa korišćenjem kolačića na istoj adresi.

Essential SSL Search icons created by Maxim Basinski Premium - Flaticon Cost effectiveness icons created by Freepik - Flaticon
