- Šifra proizvoda: A9L16617

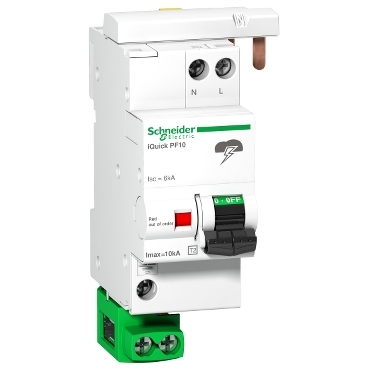

- Naziv: A9L16617 IQUICK PF 10 KA 1PN SA PRIKLJUCKOM ZA UZ
- Proizvođač: Schneider Electric
-
21 radnih dana
- Jedinica mere: kom.
- Minimalna količina za porudžbinu: 1
Šifra: A9L16617
EAN: 3606480387173
Serija: Acti 9 iQuick-PF, iQuick-PRD
RoHS EU: Da
REACH SVHC:
WEEE Logo: Proizvod se mora odložiti na tržišta Evropske unije nakon posebnog sakupl
Halogen: Proizvod sadrži halogen iznad dozvoljenog nivoa
California 65:
REACH RS: Referenca sadrži vrlo zabrinjavajuće supstance iznad
RoHS datum RS: 1735
RoHS RS: Usaglašeno sa izuzecima
Opis RS: iQuick PF modularni odvodnik prenapona - 1P + N - 275
Dužina: 15.400 cm
Širina: 12.000 cm
Visina: 8.200 cm
Zapremina (cm³): 1515.360 cm3
Težina: 414.000 g
Osnovne informacije > Sertifikacija proizvoda: TÜV-C
Osnovne informacije > Daljinska signalizacija: bez
Osnovne informacije > Tip proizvoda ili komponente: odvodnik prenapona
Osnovne informacije > Ime proizvoda: Acti 9 PF
Osnovne informacije > Oznake kvaliteta: NF
Osnovne informacije > Tip odvodnika prenapona: električna distributivna mreža
Osnovne informacije > Broj polova: 1P + N
Osnovne informacije > Grupa proizvoda: iQuick PF
Osnovne informacije > Standardi: EN 61643-11:2012
Osnovne informacije > Standardi: IEC 61643-11:2011
Osnovne informacije > Sistem uzemljenja: TN-S
Osnovne informacije > Sistem uzemljenja: TT
Osnovne informacije > Grupa proizvoda: Acti 9
Osnovne informacije > Primena uređaja: razvod električne energije
Osnovne informacije > Kratko ime uređaja: iQuick PF
Dopunske informacije > Način montaže: sistemom na klik (DIN šina)
Dopunske informacije > Nazivna struja pražnjenja: diferencijalni režim: 5 kA (L/N)
Dopunske informacije > Nazivna struja pražnjenja: asimetrični režim: 10 kA (N/PE)
Dopunske informacije > 9 mm redovi: 4
Dopunske informacije > Maksimalna struja pražnjenja : asimetrični režim: 10 kA N/PE
Dopunske informacije > Maksimalna struja pražnjenja : diferencijalni režim: 10 kA L/N
Dopunske informacije > Podnosiva struja kratkog spoja: 6 kA
Dopunske informacije > Širina: 36 mm
Dopunske informacije > Dubina: 72.1 mm
Dopunske informacije > Tehnologija odvodnika prenapona: MOV + GDT
Dopunske informacije > Visina: 109.7 mm
Dopunske informacije > Tip klase odvodnika prenapona: tip 2
Dopunske informacije > [ut] privremeni prenapon: 337 V L/N 5 s podnošljivo
Dopunske informacije > [ut] privremeni prenapon: 1200 V N/PE 200 ms sigurnosni režim
Dopunske informacije > [ut] privremeni prenapon: 442 V L/PE 5 s podnošljivo
Dopunske informacije > [if] propratna struja: 0.1 kA asimetrični režim N/PE
Dopunske informacije > [uc] maksimalni stalni radni napon: asimetrični režim: 275 V N/PE
Dopunske informacije > [uc] maksimalni stalni radni napon: diferencijalni režim: 275 V L/N
Dopunske informacije > Povezivanje - priključci: tunelski priključak (L/N) 1-16 mm² kruti
Dopunske informacije > Povezivanje - priključci: tunelski priključak (L/N) 1-10 mm² fleksibilni
Dopunske informacije > Povezivanje - priključci: tunelski priključak (uzemljenja) 6-25 mm² kruti
Dopunske informacije > Povezivanje - priključci: tunelski priključak (uzemljenja) 6-16 mm² fleksibilni sa kablovskim završetkom
Dopunske informacije > Tip rastavljača: integrisani prekidač - Icu 6 kA
Dopunske informacije > Maksimalni [up] napon naponske zaštite: asimetrični režim <1.5 kV tip 2 N/PE
Dopunske informacije > Maksimalni [up] napon naponske zaštite: diferencijalni režim <1.5 kV tip 2 L/N
Dopunske informacije > Kompatibilnost: iQuick PF
Dopunske informacije > [ue] nazivni napon: 230 V AC (+/- 10 %) pri 50/60 Hz
Dopunske informacije > Boja: bela (RAL 9003)
Dopunske informacije > Moment pritezanja: 2-2 N.m
Dopunske informacije > Diferencijalna struja: 1 mA
Okruženje > Ik stepen zaštite: IK03 conforming to IEC 62262
Okruženje > Temperatura okoline za rad uređaja: -5-40 °C
Okruženje > Temperatura okoline za skladištenje: -40-85 °C
Okruženje > Relativna vlažnost: 5-95 %
